(3)SonarQubeで静的解析＆コードカバレッジ集計¶
最終更新日：2022/05/15
第三部、Jenkinsおじさんは疲れたので特に何もしない。
はじめに¶
このページは「Jenkinsで.NET用環境構築を作る」の第三部です。
(1).NET用Jenkinsを立ち上げる
(2)Giteaからソースを取得してビルド＆テスト
(3)SonarQubeで静的解析＆コードカバレッジ集計←ｲﾏｺｺ!
第三部ではSonarQubeを使ってソースの静的解析を行い、ついでに単体テストのコードカバレッジも集計していきます。
SonarQube自体はC#以外にも色んな言語に対応しているので、覚えておくとソースのクオリティが上がります(多分)
SonarQubeとは¶
SonarQubeとはコードを静的解析し、品質やセキュリティを保つ素晴らしいツール。
オープンソースであり無料で使え、JenkinsやGitHubなど、他のプラットフォームとの連携も可能。
有償プランもあり、対応言語とかレポートの出力とか追加される。
Code Quality and Code Security | SonarQube
https://www.sonarqube.org/
SonarQube Documentation | SonarQube Docs
https://docs.sonarqube.org/latest/
SonarQube構築¶
(1)：下準備¶
Dockerで立ち上げる前に、プロセスが使用可能なメモリマップ領域を確認する、下記のコマンドで確認可能。
低すぎるとSonarQubeが動かない可能性があるため、最大値を上げる。
sysctl vm.max_map_count
設定方法は2種類、手っ取り早いのは以下、ただし再起動すると元に戻る。
sysctl -w vm.max_map_count=524288
もう1つは直接「/etc/sysctl.conf」を編集する、こちらは再起動しても設定した値になる。
下記の設定を書き込むだけ、編集方法は任せる！
vm.max_map_count=524288
これらはLinuxの場合のみ、Windowsは・・・知らんｗ
(2)：DockerCompose編集¶
前回のdocker-compose.ymlにSonarQubeと、SonarQube用のPostgresを追加する。
特に追加の環境設定はなし。
version: '3.8'
services:
jenkins:
image: localhost/bitnami_jenkins_net:2.0.0
container_name: jenkins_cont
ports:
- '8080:8080'
- '50000:50000'
environment:
- JENKINS_USERNAME=user
- JENKINS_PASSWORD=bitnami
volumes:
- 'jenkins_data:/bitnami/jenkins'
gitea:
image: gitea/gitea:latest
container_name: gitea_cont
ports:
- "3000:3000"
- "3022:22"
environment:
- GITEA__webhook__ALLOWED_HOST_LIST=*
volumes:
- gitea_data:/data
# ★SonarQube用Postgresを追加！
postgres:
container_name: postgres_cont
image: postgres:13.4-alpine
environment:
- POSTGRES_USER=sonar
- POSTGRES_PASSWORD=sonar
volumes:
- postgres_data:/var/lib/postgresql/data
# ★SonarQubeを追加！
sonarqube:
container_name: sonarqube_cont
image: sonarqube:community
depends_on:
- postgres
environment:
SONAR_JDBC_URL: jdbc:postgresql://postgres:5432/sonar
SONAR_JDBC_USERNAME: sonar
SONAR_JDBC_PASSWORD: sonar
volumes:
- sonarqube_data:/opt/sonarqube/data
- sonarqube_extensions:/opt/sonarqube/extensions
- sonarqube_logs:/opt/sonarqube/logs
ports:
- "9000:9000"
volumes:
jenkins_data:
driver: local
gitea_data:
driver: local
postgres_data:
driver: local
sonarqube_data:
driver: local
sonarqube_extensions:
driver: local
sonarqube_logs:
driver: local
(3)：立ち上げ¶

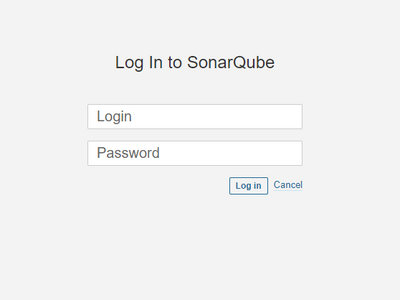

「http://(IPアドレス):9000」にアクセスしてログインページが表示されたら立ち上げは成功。
立ち上げに時間がかかるので、紅茶でも飲んで少し待つこと。
初期IDとパスワードは「admin」で、初回ログイン後にパスワードの再設定をする。

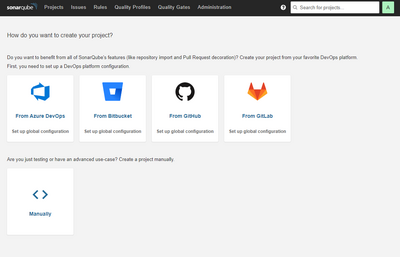

ログイン後のページ、ここで後ほどプロジェクトを作成する。
(4)：プロジェクト作成¶
SonarQubeはプロジェクト単位で静的解析とかを行う。
今回は前回の.NET Coreのソースを利用するので、C#のプロジェクトを作成していく。

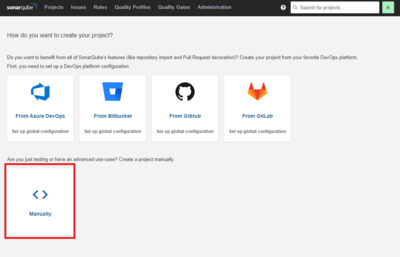

手動で行うので「Manually」を選択。

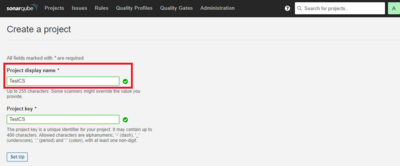

プロジェクト作成ページでは、プロジェクト名とプロジェクトキーを入力する。
ここでは「TestCS」とする。
入力後「SetUp」を選択して次へ。

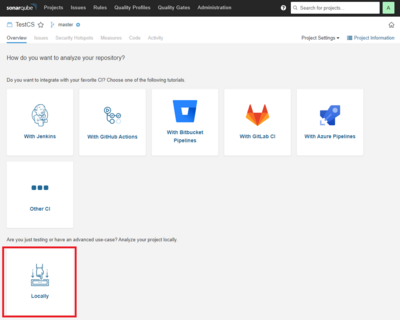

ここでは解析するリポジトリを選択する。
「Jenkins」があるがこれは罠で、下の「Locally」を選択する。

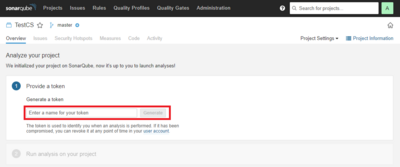

解析プロジェクトページではまずはアクセス用のトークンを生成する。

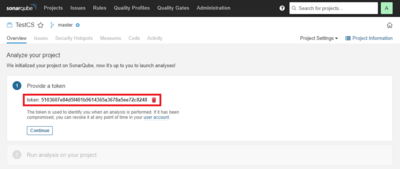

適当に入力してトークンを生成、これは後で使うのでメモっておく。
生成したら「Continue」で次へ。

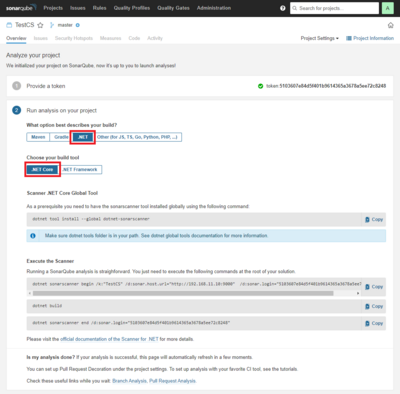

次へと言ったが、ここは実はただの解説ページなので飛ばしていい。
一応説明すると今回は.NET Coreが対象なので、ビルド対象を「.NET」、ビルドツールを「.NET Core」と選択すると、その使い方が表示される。
これでSonarQubeでの作業は終わり。
Jenkins連携¶
(1)：SonarQubeプラグイン追加¶

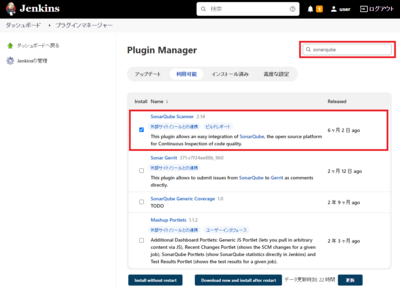

Jenkinsのプラグイン管理のページで、右上の検索窓に「sonarqube」と入力。
するとSonarqubeプラグインが表示されるので、チェックしてインストールする。

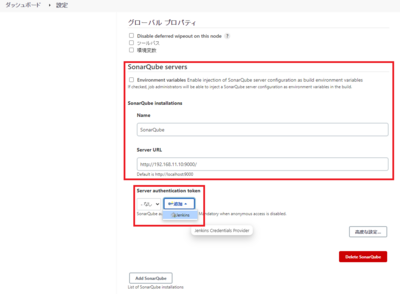

インストール後、システム設定のページにSonarQubeのプラグインの項目が追加されているので、そこに立てたSonarQubeのアドレスを入力する。
「Name」は何入力してもいいが、後で使用するのでメモしておく。
その後、先程生成したアクセストークンの認証情報を追加するので、下の追加を選択する。

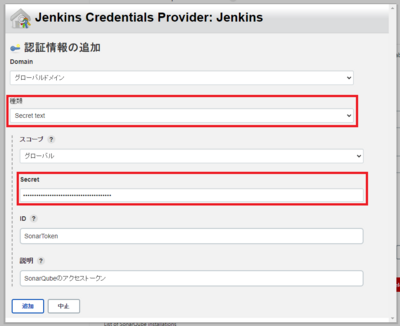

認証情報追加ダイアログが表示されるので、種類の「Sercret Text」を選択し、「Sercret」にアクセストークンをコピペする。
「ID」はJenkins内での識別用ID、「説明」はその認証情報の説明なので分かりやすいものを入力しておく。

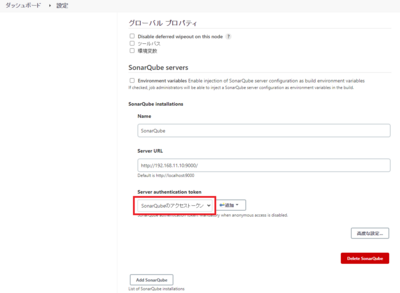

終わったら「追加」を選択し、追加した認証情報を選択して保存する。
(2)：Jenkinsファイル編集¶
SonarQubeプラグインの設定が終わったら、次はそれを使用するためにJenkinsファイルを編集する。
SonarQube用の環境変数を呼び出す「withSonarQubeEnv」を追加し、その中で第一部で.NET用Jenkins構築時に追加したツールを呼び出す。
「withSonarQubeEnv」のパラメータは、SonarQubeサーバーを追加した時に「Name」に入力した名称を設定する。
ツール「SonarScanner」の使い方は簡単で、「begin」～「end」の間にビルドとテストをするだけ。
「begin」のパラメータ「/k」には、SonarQubeで作成したプロジェクト名を設定する。
ツール「ReportGenerator」は、レポートを生成するツール。
ここでは単体テスト時にコードカバレッジレポートを出力し、このツールでSonarQube用に変換している。
stage('SonerQube') {
steps {
withSonarQubeEnv('SonarQube') {
echo 'SonerQube'
sh 'dotnet sonarscanner begin /k:"TestCS" /d:sonar.coverageReportPaths="./SonarQubeCoverage/SonarQube.xml"'
sh 'dotnet build ./RunRunGridLinerCore/'
sh 'dotnet test ./RunRunGridLinerCore_Test/ --collect:"XPlat Code Coverage"'
sh 'reportgenerator -reports:"RunRunGridLinerCore_Test/TestResults/*/coverage.cobertura.xml" -targetdir:"./SonarQubeCoverage" -reporttypes:"SonarQube"'
sh 'dotnet sonarscanner end'
}
}
}
最終的にはこんな感じ。
Jenkinsファイルの編集が終わったらリポジトリにアップする。
pipeline {
agent any
stages {
stage('Hello') {
steps {
echo 'Hello World'
sh 'dotnet --info'
}
}
stage('Clean') {
steps {
echo 'Clean'
sh 'dotnet clean ./RunRunGridLinerCore/'
sh 'dotnet clean ./RunRunGridLinerCore_Test/'
}
}
stage('Build') {
steps {
echo 'Build'
sh 'dotnet build ./RunRunGridLinerCore/'
}
}
stage('Test') {
steps {
echo 'Test'
sh 'dotnet test ./RunRunGridLinerCore_Test/'
}
}
stage('SonerQube') {
steps {
withSonarQubeEnv('SonarQube') {
echo 'SonerQube'
sh 'dotnet sonarscanner begin /k:"TestCS" /d:sonar.coverageReportPaths="./SonarQubeCoverage/SonarQube.xml"'
sh 'dotnet build ./RunRunGridLinerCore/'
sh 'dotnet test ./RunRunGridLinerCore_Test/ --collect:"XPlat Code Coverage"'
sh 'reportgenerator -reports:"RunRunGridLinerCore_Test/TestResults/*/coverage.cobertura.xml" -targetdir:"./SonarQubeCoverage" -reporttypes:"SonarQube"'
sh 'dotnet sonarscanner end'
}
}
}
}
}
「SonarScanner」の詳しい使い方は↓の公式へ！
SonarScanner for .NET | SonarQube Docs
https://docs.sonarqube.org/latest/analysis/scan/sonarscanner-for-msbuild/
「ReportGenerator」の詳しい使い方は↓の公式へ！
単体テストにコードカバレッジを使用する - .NET | Microsoft Docs
https://docs.microsoft.com/ja-jp/dotnet/core/testing/unit-testing-code-coverage?tabs=windows
(3)：ビルド実行¶
Jenkinsに戻り、ジョブの左のメニューから「ビルド実行」を選択しビルド実行。
前回から続きであれば自動ビルドが走るはず。
少し時間がかかるので、紅茶飲みながらクッキーでも食べて待つこと。

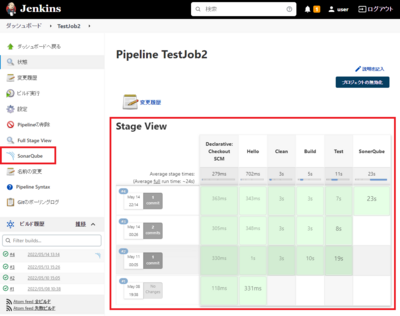

成功すると、SonarQube用に追加したステージ「SonarQube」が追加される。
また、左のメニューにSonarQubeの該当のプロジェクトへのリンクが追加されている。
(4)：静的解析結果¶

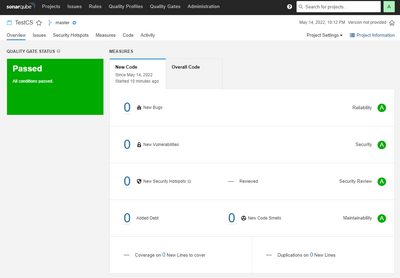

SonarQubeの作成したプロジェクトを見てみると、先程の静的解析の結果が反映されている。
「Pass」と出てるので、多分良い結果なはずｗ

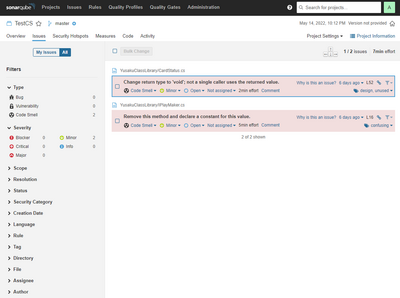

「Issues」のページに詳細が出ており、ここでどのコードを直せばいいか確認できる。

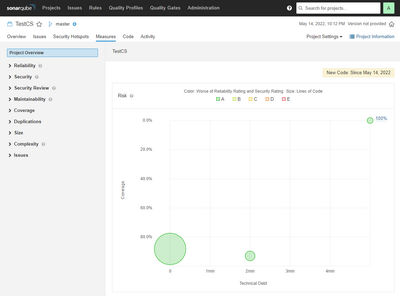

「Measures」のページではコードカバレッジの結果が出ており、単体テストでどれぐらいコードをカバーしたか確認できる。
他にはセキュリティに関する関するページなどもあるので、ヤバそうなコードがあったらここに表示されると思う。
おわりに¶
これでSonarQubeで静的解析とコードカバレッジ集計ができました。
昨今色々なツールがありますが、ローカルな環境で静的解析できるのは便利だと思いました。
以上で「Jenkinsで.NET用環境構築を作る」は終わりです。
Jenkinsは遊び甲斐があるので、これからも解説は増やしていきたいですね！
(1).NET用Jenkinsを立ち上げる
(2)Giteaからソースを取得してビルド＆テスト
(3)SonarQubeで静的解析＆コードカバレッジ集計←ｲﾏｺｺ!
